首頁 >> 輔助氣動元件 >> SQU三通變徑接頭
氣管/公制, 螺紋/外螺紋, Rc(PT)
SQ系列 (快速接頭- SQU Reducer union Y )
 |
- 氣管安裝拆卸方便
氣管插入到頭即可安裝。拆卸時， 用手指按住接口，
拉氣管即可，時間只有1~2秒。
氣管的安裝拆卸不需要任何工具.
- 接管容易
SQH型 Ф4, Ф6, Ф8的螺紋內側有六角槽，
在狹小的空間也易于接管。螺紋進行了密封處理，
安裝時不需要額外的密封材料.
 |
規格
| 1)使用流體 |
: 空 氣 (Air) |
| 2)最高使用壓力 |
: 9.9 kgf/cm2 (990 kPa) |
| 3)環境溫度 |
: 0 ~ 60 0 C |
| 4)材質 |
: 聚氨脂軟管, 尼龍管 |
| |
|
|
型號選擇
| 1)接頭形式 |
|
| 2)氣管外徑 |
: Ф4 / Ф6 / Ф8 / Ф10 / Ф12 |
| 3)螺紋尺寸 |
: 01(PT1/8) / 02(PT1/4) / 03(PT3/8) / 04(PT1/2) |
| 4)無記號 |
: 標準型 |
| X-2 |
: 防銅離子型 |
|
SQU |
SQU Reducer union Y |
_3.gif) |
_4.gif) |

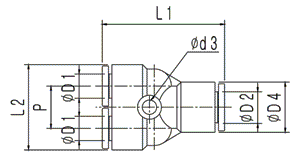

| 型號 |
適用氣管外徑 (D1) |
適用氣管外徑 (D2) |
P |
L 1 |
L 2 |
d 3 |
D 4 |
| SQU 04-06 |
04 |
06 |
10.2 |
34.4 |
20.4 |
3.5 |
12.6 |
| SQU 06-08 |
06 |
08 |
12.4 |
36.2 |
25 |
4.2 |
14.7 |
| SQU 08-10 |
08 |
10 |
14.4 |
41 |
29.1 |
4.3 |
17.6 |
| SQU 10-12 |
10 |
12 |
17.2 |
46.2 |
46.2 |
4.3 |
20 |
單位 : mm
|
|
