首頁 >> 輔助氣動元件 >> SQH(Male)直通終端接頭
氣管/公制, 螺紋/外螺紋, Rc(PT)
SQ系列 ( 快速接頭- SQH Male connector )
 |

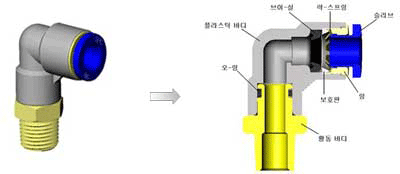

- 氣管安裝拆卸方便
氣管插入到頭即可安裝。拆卸時， 用手指按住接口，
拉氣管即可，時間只有1~2秒。
氣管的安裝拆卸不需要任何工具.
- 接管容易
SQH型 Ф4, Ф6, Ф8的螺紋內側有六角槽，
在狹小的空間也易于接管。螺紋進行了密封處理，
安裝時不需要額外的密封材料.
 |
規格
| 1)使用流體 |
: 空 氣 (Air) |
| 2)最高使用壓力 |
: 9.9 kgf/cm2 (990 kPa) |
| 3)環境溫度 |
: 0 ~ 60 0 C |
| 4)材質 |
: 聚氨脂軟管, 尼龍管 |
| |
|
|
型號選擇
| 1)接頭形式 |
|
| 2)氣管外徑 |
: Ф4 / Ф6 / Ф8 / Ф10 / Ф12 |
| 3)螺紋尺寸 |
: 01(PT1/8) / 02(PT1/4) / 03(PT3/8) / 04(PT1/2) |
| 4)無記號 |
: 標準型 |
| X-2 |
: 防銅離子型 |
|
SQH |
SQH Male connector |
_1.gif) |
_2.gif) |
| 型號 |
適用氣管外徑 |
T (螺紋) |
L |
H 1 |
H 2 |
| SQH 04-M5A |
04 |
M5 |
21 |
Ф10 |
2 |
| SQH 04-M5 |
04 |
M5 |
21 |
10 |
2 |
| SQH 04-01S |
04 |
PT 1/8 |
18.9 |
10 |
2 |
| SQH 04-02S |
04 |
PT 1/4 |
20.4 |
14 |
2.5 |
| SQH 06-M5A |
06 |
M5 |
21.3 |
Ф12 |
2 |
| SQH 06-M5 |
06 |
M5 |
21.3 |
12 |
2 |
| SQH 06-01S |
06 |
PT 1/8 |
20.9 |
12 |
4 |
| SQH 06-02S |
06 |
PT 1/4 |
22.9 |
14 |
4 |
| SQH 06-03S |
06 |
PT 3/8 |
22.9 |
17 |
4 |
| SQH 08-01S |
08 |
PT 1/8 |
25.9 |
14 |
4 |
| SQH 08-02S |
08 |
PT 1/4 |
24.9 |
14 |
6 |
| SQH 08-03S |
08 |
PT 3/8 |
22.9 |
17 |
6 |
| SQH 08-04S |
08 |
PT 1/2 |
26.7 |
22 |
6 |
| SQH 10-01S |
10 |
PT 1/8 |
28.5 |
17 |
Ф5 |
| SQH 10-02S |
10 |
PT 1/4 |
29.8 |
17 |
Ф6 |
| SQH 10-03S |
10 |
PT 3/8 |
26.3 |
17 |
Ф8 |
| SQH 10-04S |
10 |
PT 1/2 |
26.1 |
22 |
Ф8 |
| SQH 12-02S |
12 |
PT 1/4 |
33.3 |
19 |
Ф8 |
| SQH 12-03S |
12 |
PT 3/8 |
30.7 |
19 |
Ф10 |
| SQH 12-04S |
12 |
PT 1/2 |
31.9 |
22 |
Ф10 |
單位 : mm
|
|
