首頁 >> 方向控制閥 >> DM系列氣閥
 |
- 3.5 PORT MECHANICAL VALVE
- DM系列
- 高強度
- 多樣的選項
- 型號變更容易
- 卓越的耐久性
 |
| 1 機械閥 |
|
| 2 閥身形式 |
2 : B 型
3 : C 型
4 : D 型
5 : E 型
※參照下面的圖 |
| 3 TYPE OF ACTUATION |
30 : 2 位3通常開/常閉
50 : 2 位5通 |
| 4 安裝 |
無記號 : 無
B : Bracket |
| 5 接口口徑 |
01 : 1/8
02 : 1/4 |
| 6 驅動形式 |
B : 基本型
R : 滾輪杠桿型
RB : 滾輪軸承型
R2 : 一方向滾輪杠桿型
RB2 : 一方向滾輪軸承型
E : 按鈕型(磨茹狀)
P : 按鈕型(平型）
S : 旋轉選擇型 |
Bracket 型號(另外定購時)
DM450用 : DM-4B
DM550用 : DM-5B
※DM230, 330 Series 無 |
| B TYPE |
C TYPE |
D TYPE |
E TYPE |
 |
 |
 |
 |
標準規格
| 型號 |
DM230 |
DM330 |
DM450 |
DM550 |
| 流體 |
空氣，不活性氣體 |
| 使用壓力 |
0~7kgf/cm2(動作型) |
1.5~7kgf/cm2(PILOT型) |
| 有效過流面積mm2(Cv) |
11.0(0.6) |
19.0(1.0) |
14.0(0.7) |
19.0(1.0) |
| 潤滑 |
無需要(但,潤滑時 用ISO VG 32) |
| |
Rc(PT)1/8 |
Rc(PT)1/4 |
Rc(PT)1/8 |
Rc(PT)1/4 |
| 驅動形式 |
基本型/滾輪軸承型/按鈕型(磨茹狀)/按鈕型(平型)/旋轉選擇型 |
| 符號 |
|
|

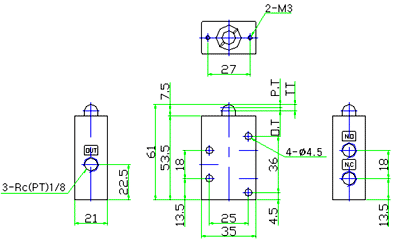

DM230-01B (基本型)
DM230-01R2 (一方向滾輪杠桿型/ DM230-01R2B(一方向滾輪軸承型)
| F.O.F |
2.5kgf |
| P.T |
1,5mm |
| O.T |
2mm |
| T.T |
3.5mm |

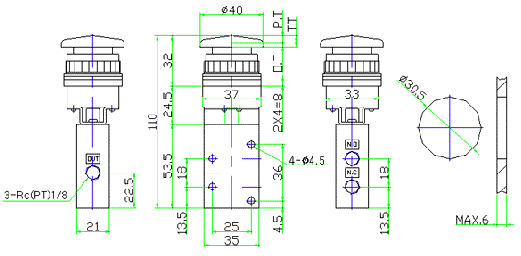

DM230-01E (按鈕型/磨茹狀)
| F.O.F |
2.6kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |

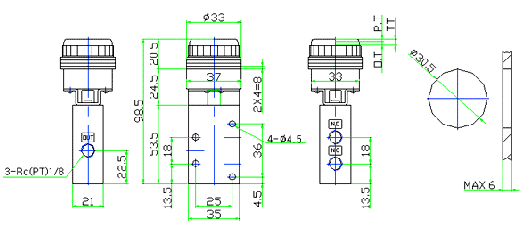

DM230-01P (按鈕型/平型)
| F.O.F |
2.6kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |

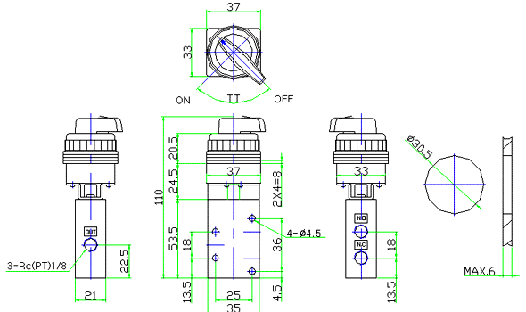

DM230-01S (旋轉選擇型)

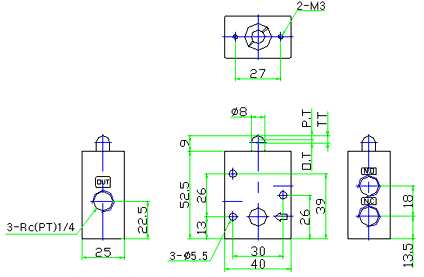

DM330-02B (基本型)
| F.O.F |
2.2kgf |
| P.T |
3mm |
| O.T |
2mm |
| T.T |
5mm |

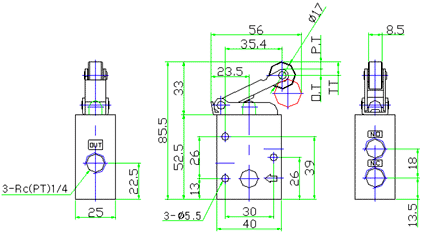

DM330-02R (滾輪杠桿型)
| F.O.F |
1.2kgf |
| P.T |
6.5mm |
| O.T |
4.5mm |
| T.T |
11mm |
DM330-02B (一方向滾輪杠桿型) DM330-02R2B(一方向滾輪軸承型)

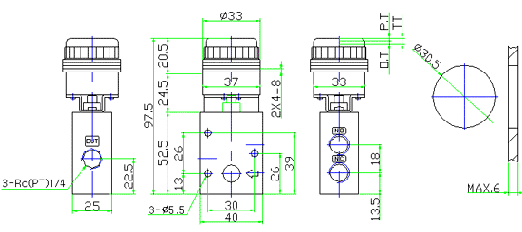

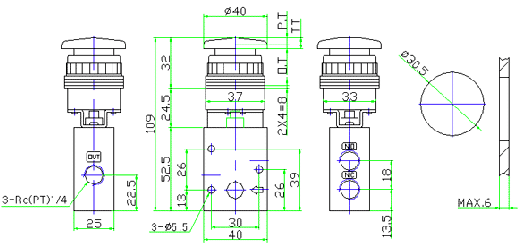

DM330-02E(按鈕型/磨茹狀)
| F.O.F |
3.0kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |
DM330-02P(按鈕型/平型)
| F.O.F |
3.0kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |
DM330-02S(旋轉選擇型)

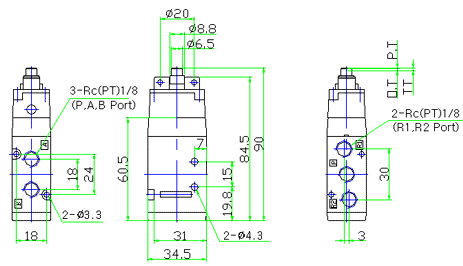

DM450-01B (基本型)
| F.O.F |
1.5kgf |
| P.T |
1mm |
| O.T |
1.5mm |
| T.T |
2.5mm |

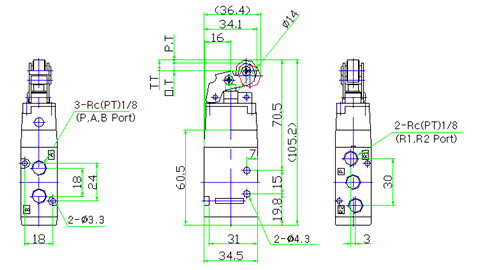

DM450-01R (滾輪杠桿型)
| F.O.F |
1.0kgf |
| P.T |
1.5mm |
| O.T |
1.5mm |
| T.T |
3mm |

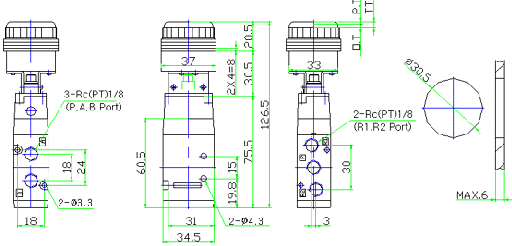

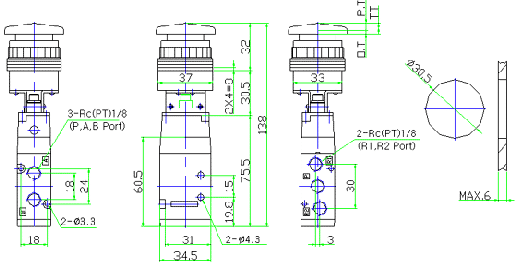

DM450-01E (按鈕型/磨茹狀)
| F.O.F |
1.5kgf |
| P.T |
4.6mm |
| O.T |
1.5mm |
| T.T |
6mm |
DM450-01P (按鈕型/平型)
| F.O.F |
1.5kgf |
| P.T |
2.5mm |
| O.T |
1.5mm |
| T.T |
4mm |

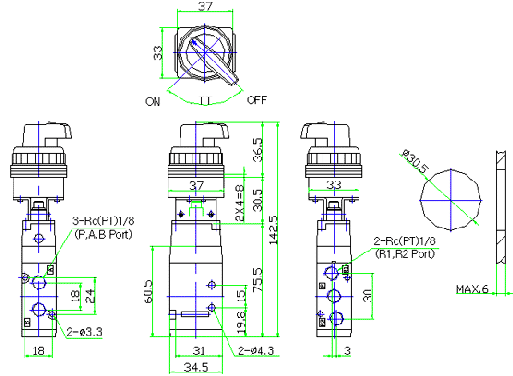

DM250-01S (旋轉選擇型)
DM550-02B (基本型)
| F.O.F |
1.5kgf |
| P.T |
1mm |
| O.T |
1.5mm |
| T.T |
2.5mm |

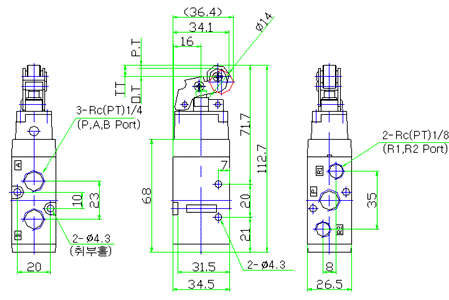

DM550-02R (滾輪杠桿型)
| F.O.F |
1.0kgf |
| P.T |
1.5mm |
| O.T |
1.5mm |
| T.T |
3mm |

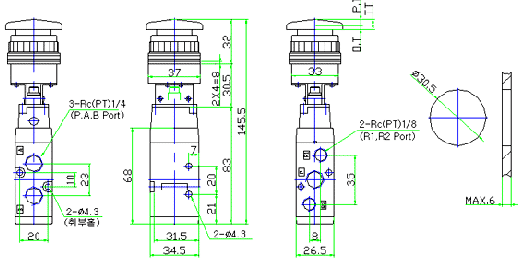

DM550-02E (按鈕型/磨茹狀)
| F.O.F |
1.5kgf |
| P.T |
4.5mm |
| O.T |
1.5mm |
| T.T |
6mm |

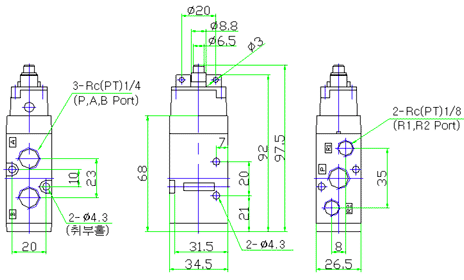

DM550-02P (按鈕型/平型)
| F.O.F |
1.5kgf |
| P.T |
2.5mm |
| O.T |
1.5mm |
| T.T |
4mm |

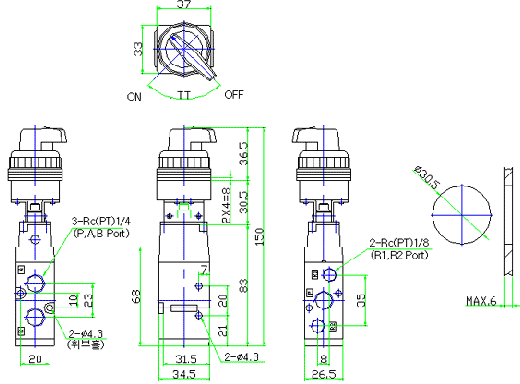

DM550-02S (旋轉選擇型)
|
|
