| 1墊塊調節器(ISO #2) | |
2 調整壓力接口 |
P : P 接口調整型 A : A 接口調整型 B : B 接口調整型 |
3 壓力表 |
無記號 : Radial Gauge C : 圓柱體的壓力表(適于單線圈) |
標準規格
| 型號 | ||||
| 保證耐壓力 | 15.3kgf/cm {1.5MPa} | |||
| 最高使用壓力 | 10.2kgf/cm {1.0MPa} | |||
| 調壓范圍 | 1.0~8.5kgf/cm {0.1~0.83MPa} | |||
| 壓力表接口口徑 | Rc(PT)1/8 | |||
| 環境和流體溫度 | 5~60°C | |||
| 調壓結構 | Relieving Type | |||
| P減壓型 | A減壓型 | B減壓型 | ||
| 供應有效過流面積 (Cv) | P→A | 27mm (1.5) | 30mm (1.7) | 27mm (1.5) |
| P→A | 27mm (1.5) | 30mm (1.5) | 27mm (1.5) | |
| 排氣有效過流面積 (Cv) | A→R1 | 60mm (3.3) | ||
| B→R2 | 36mm (2.0) | |||
符號
| 型號 | 壓力調整接口 | 壓力表接口口徑 | 調壓結構 | 符號 |
| DX2R-P | P接口調整型 | Rc(PT)1/8 | 減輕型 |  |
| DX2R-A | A接口調整型 |  |
||
| DX2R-B | B接口調整型 |
|

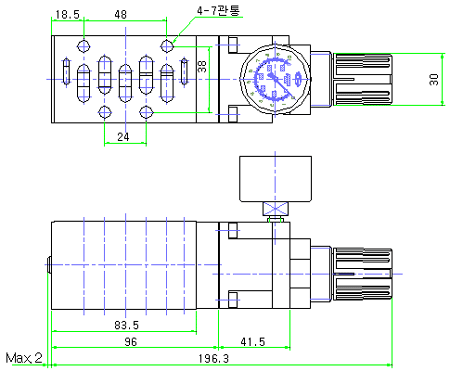

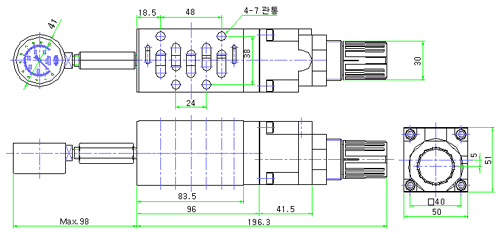

◎ 墊塊調節器/外形尺寸圖
DX2R-1
 |
DX2R-2
 |

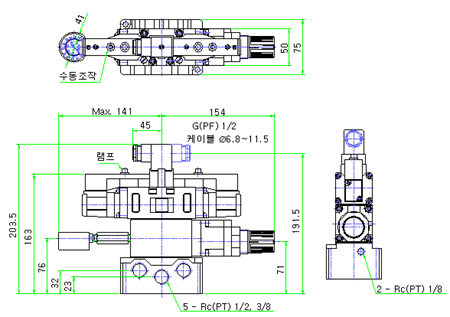

DX2R-P (A.B)
 |

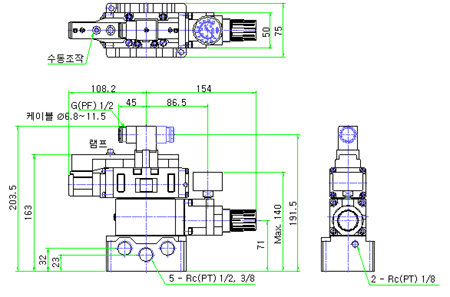

DX2R-P (A,B)-C <只適用于單線圈電磁閥>
 |
底座 (TVS7-2 系列)
| 1 排管規格及相關接口口徑 | A03 : 橫排管 Rc(PT)3/8 A04 : 橫排管 Rc(PT)1/2 A03 : 底排管 Rc(PT)3/8 A04 : 底排管 Rc(PT)1/2 |
規格
| 適用電磁閥 | ISO 尺寸 ② |
| 底座尺寸 | ISO 尺寸 ② |
| 排管方式 | 橫排管 : Rc(PT)3/8, 1/2 |
| 底排管 : Rc(PT)3/8, 1/2 | |
| 重量 | 0.68(Rc(PT)3/8, 1/2) |
公共排氣/TVV5F5-20
公共排氣/TVV5F5-20-○○1
L尺寸表
| n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 93 | 126 | 159 | 192 | 225 | 258 | 291 | 324 | 357 |
| L2 | 80 | 118 | 146 | 179 | 212 | 245 | 278 | 311 | 344 |
