| 2 導桿氣缸 | |
| 3 軸承種類 | M : 滑動軸承 L : 滾珠軸承 |
| 4 缸徑 | 12 : 12mm 16 : 16mm 20 : 20mm 25 : 25mm 32 : 32mm 40 : 40mm 50 : 50mm 63 : 63mm 80 : 80mm 100 : 100mm |
| 5 氣缸行程 | 請參閱標準行程表 |
| 6 系列 | 無記號 : 基本型 XC16 : 防銅離子型 |
| 7 磁性開關規格 | 無記號 : 無磁性開關(內置磁環) 舌簧磁性開關 W4 : D-W4(2 或者 3線制, DC24V, AC100V) W13 : W13(2線制, DC24V, AC110V 兼用) 固態磁性開關 W1H : W1H (3線制, DC24V) ※ 導線長度為 0.5m(標準)。 1m時添加M，3m時添加L。 例)W13: W13M, W1H : W1HL φ12 ~ φ25 : W13, WIH適用 φ32 ~ φ100 : A73K適用 |
| 8 磁性開關 | 無記號 : 2件 S : 1件 |
規格
| 型號 | 軸承種類 | 缸徑 | 標準行程 |
| AGM | 滑動軸承 | φ12,φ16 | 10,20,30,40,50,75,100 |
| AGL | 滾珠軸承 | φ25 ~ φ100 | 25,50,75,100,125,150 |
標準規格(1MPa=10.20kgf/cm2)
| 動作方式 | 雙動 | |
| 使用流體 | 空 氣 | |
| 保證耐壓力 | 1.5MPa{15.3kgf/cm2} | |
| 最高使用壓力 | 1.0MPa{9.9kgf/cm2} | |
| 最低使用壓力 | φ12,φ16 | 0.12MPa{1.2kgf/cm2} |
| φ25~φ100 | 0.1MPa{1.0kgf/cm2} | |
| 環境和流體溫度 | -10 ~ +60° | |
| 活塞運動速度 | 50~500mm/s | |
| 緩沖 | 兩端橡膠緩沖 | |
| 油潤滑 | 不必要 | |
| 行程公差 | +1.5/0 mm | |
φ12~φ25/AGM.TGOL
 |
規格

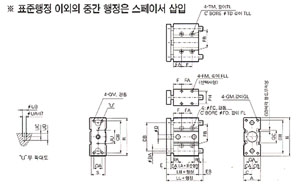

AGM.AGL 尺寸表#1
| 徑 | A | B | C | CA | CB | D | DA | DB | E | EA | EB | ||||||||
| AGM | AGL | ||||||||||||||||||
| TG QM |
TG QL |
30ST 以下 |
5OST 超過 |
30ST-50ST 超過 |
10 ST |
20ST | 30ST | 40ST -50ST |
50ST 超過 |
||||||||||
| 12 | 26 | 60 | 13 | 12.5 | 13 | 6 | 8 | 6 | 46 | 8 | 5 | 0 | 5 | 34 | 3 | 13 | 13 | 23 | 28 |
| 16 | 30 | 67 | 15 | 14.5 | 15 | 8 | 10 | 8 | 50 | 8 | 5 | 0 | 5 | 34 | 5 | 20 | 20 | 30 | 35 |
| 20 | 36 | 85 | 18 | 17.5 | 18 | 10 | 12 | 10 | 58 | 10 | 6 | 3 | 5 | 47 | - | 12 | 25 | 35 | 42 |
| 25 | 42 | 95 | 21 | 20.5 | 21 | 12 | 16 | 13 | 68 | 10 | 6 | 3 | 5 | 47 | - | 18 | 18 | 37 | 48 |
AGM.AGL 尺寸表#2
| 缸徑 (mm) |
F | FA | FB | FC | FD | FL | FH | FM | FLL | GA | GB | GC | GD | GM | GL | LA | LB | |
| 30ST 以下 |
30ST 超過 |
|||||||||||||||||
| 12 | 7 | 20 | 40 | 25 | 4.3 | 8 | 13.5 | 18 | M5 x 0.8 | 12 | 18 | 50 | 23 | M3 | M4 x 0.7 | 10 | 29 | 42 |
| 16 | 7 | 24 | 44 | 27 | 4.3 | 8 | 12.5 | 22 | M5 x 0.8 | 12 | 22 | 56 | 24 | M3 | M5 x 0.8 | 12 | 33 | 46 |
| 20 | 18 | 24 | 44 | 31 | 5.5 | 9.5 | 13.5 | 24 | M5 x 0.8 | 13 | 24 | 72 | 28 | M5 | M5 x 0.8 | 13 | 37 | 53 |
| 25 | 18 | 24 | 44 | 35 | 5.5 | 9.5 | 14.5 | 30 | M6 x 1.0 | 15 | 30 | 82 | 34 | M5 | M6 x 1.0 | 15 | 37.5 | 53.5 |
AGM.AGL 尺寸表#3
| 徑 (mm) |
LL | P | PA | PB | QA | QB | QM | R | |||||||
| AGM | AGL | ||||||||||||||
| 30ST 以下 |
30ST超過 50ST以下 |
50ST超過 | 10ST | 20ST | 30ST | 40.50ST | 50ST超過 | ||||||||
| 12 | 42 | 4790 | 76 | 45 | 55 | 55 | 65 | 70 | M5 x 0.8 | 11 | 8.5 | 14 | 48 | M4 x 0.7 | 58 |
| 16 | 46 | 54 | 80 | 51 | 66 | 66 | 76 | 81 | M5 x 0.8 | 11 | 8 | 16 | 54 | M5 x 0.8 | 65 |
| 20 | 56 | 58 | 100 | - | 65 | 78 | 88 | 95 | Rc1/8 | 10.5 | 9 | 18 | 70 | M5 x 0.8 | 83 |
| 25 | 56.5 | 58.5 | 100.5 | - | 71.5 | 71.5 | 90.5 | 101.5 | Rc1/8 | 11.5 | 9.5 | 26 | 78 | M6 x 1.0 | 93 |
AGM.AGL 尺寸表#4
| 缸徑 (mm) |
s | TM | TL | TD | TLL | UU | UA | UB | UC | UD |
| 12 | 22 | M5 x 0.8 | 貫通 | 6 | 4.3 | 23 | 3 | 3.5 | 3 | 6 |
| 16 | 25 | M5 x 0.8 | 10 | 6 | 4.3 | 24 | 3 | 3.5 | 3 | 6 |
| 20 | 30 | M6 x 1.0 | 12 | 7 | 8 | 28 | 3 | 3.5 | 3 | 6 |
| 25 | 38 | M6 x 1.0 | 12 | 7 | 8 | 34 | 4 | 4.5 | 3 | 6 |
φ32~φ63/AGM.AGL
※ 標準行程之外的中間 行程，可放入墊塊制作
 |
