首頁 >> 氣缸 >> AGX
系列氣缸
 |
- 導桿氣缸/導向單元
- AGX系列
- 標準化導向單元，價格低廉
- 大量庫存，迅速供貨
- 高精度運動
- 外觀美麗，安裝方便
- 可以跟各種氣缸組合
- 采用尖端的不需潤滑的軸承
|
 |
 |
1.導桿氣缸
| 1 型號 |
小型導桿氣缸 z |
| 2 軸承方式 |
B : 滑動軸承 |
| 3 安裝方式 |
B : 基本型 |
| 4 缸徑 |
20 : 20mm
25 : 25mm
32 : 32mm
40 : 40mm |
| 5 氣缸行程 |
| φ20,φ25 |
25,50,75,
100,125,150,
200,250,300 |
| φ32 |
25,50,75,
100,125,150,
200,250,300,
350,400 |
| φ40 |
25,50,75,
100,125,150,
200,250,300,
350,400,450,
500 |
|
| 6 緩沖 |
無記號 : 橡膠緩沖
A : 氣緩沖 |
| 7 磁性開關種類 |
※ 舌簧磁性開關 (環帶安裝)
(直接出線)
W5-D-W5
※ 導線長度為 0.5mm(標準)，若為3m，再加 L。
例)W5-D-W5L |
| 8 磁性開關后綴符號 |
無記號 : 2件
S : 1件
N : 1件 |
|
2.導向單元
| 1 動作方式 |
B : 滑動軸承 |
| 2 安裝方式 |
B : 基本型 |
| 3 氣缸缸徑 |
20 : 20mm
25 : 25mm
32 : 32mm
40 : 40mm
|
| 4 標準行程 |
| φ20,φ25 |
75,100,125,
150,200,250,
300 |
| φ32 |
75,100,125,
150,200,250,
300,350,400 |
| φ40 |
75,100,125,
150,200,250,
300,350,400,
450,500 |
|
|
標準規格
| 型號 |
空氣工作型 |
| 動作方式 |
Bush |
| 使用流體 |
空 氣 |
| 保證耐壓力 |
15kgf/cm2{1500kPa} |
| 最高使用壓力 |
9.9kgf/cm2{990kPa} |
| 最低使用壓力 |
0.5kgf/cm2{50kPa} |
| 環境和流體溫度 |
-10°C~+70°C |
| 油潤滑 |
不需要 |
| 螺紋公差 |
KS 2級 |
| 行程公差 |
+0.4/0 |
型號
| 缸徑 |
20 |
25 |
32 |
40 |
| 型號 |
空氣工作型 |
| 緩沖(注1) |
橡膠緩沖 / 氣緩沖 |
| 接口口徑 |
Rc(PT)1/8 |
Rc(PT)1/8 |
Rc(PT)1/8 |
Rc(PT)1/4 |
| 內置磁環 |
標準 |
| 適用磁性開關 |
舌簧磁性開關/D-C73K |
| (環帶安裝) |
| 防塵罩 |
無/尼龍帆布(60°C)/聚氯丁橡膠布(110°C) |

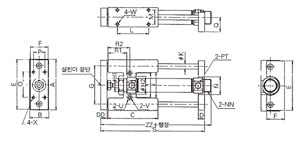

導桿 氣缸 : AGX 系列 (單位:mm)
尺寸表#1
| 缸徑 |
A |
B |
C |
D |
E |
F |
G |
φH1 |
φH2 |
I |
J |
φK |
L |
M |
N |
O |
P |
PT |
Q |
R1 |
R2 |
| 20 |
80 |
30 |
80 |
10 |
78 |
28 |
60 |
20 |
28 |
38 |
40 |
10 |
50 |
22 |
22 |
40 |
18 |
1/8 |
22 |
30 |
35 |
| 25 |
100 |
40 |
90 |
10 |
98 |
38 |
76 |
26 |
34 |
50 |
52 |
10 |
50 |
30 |
30 |
60 |
28 |
1/8 |
30 |
30 |
35 |
| 32 |
100 |
40 |
90 |
12 |
98 |
38 |
76 |
26 |
38 |
50 |
52 |
12 |
50 |
30 |
30 |
60 |
28 |
1/8 |
30 |
30 |
35 |
| 40 |
126 |
52 |
126 |
12 |
124 |
50 |
100 |
32 |
50 |
68 |
76 |
16 |
70 |
38 |
38 |
70 |
38 |
1/4 |
40 |
35 |
43 |
尺寸表#2
| S |
氣缸尺寸 |
U |
V |
W |
X |
ZZ |
DD |
NN |
| 行程+106 |
M8 x 1.25 |
φ8 |
M5深8 |
M4深10 |
M4 |
116.5 |
10 |
M20 x 1.5 |
| 行程+121 |
M10 x 1.25 |
φ8 |
M5深10 |
M4深12 |
M4 |
121 |
12 |
M26 x 1.5 |
| 行程+123 |
M10 x 1.25 |
φ9 |
M6深12 |
M5深12 |
M5 |
123 |
12 |
M26 x 1.5 |
| 行程+151 |
M14 x 1.5 |
φ12 |
M8深16 |
M6深13 |
M6 |
155 |
13 |
M32 x 2 |
導向單元 : AGX系列 (單位:mm)
尺寸表#1
| 區分 |
A |
a |
B |
b |
C |
D |
E |
F |
G |
φH1 |
φH2 |
I |
J |
φK |
L |
M |
N |
O |
P |
Q |
R1 |
R2 |
| 20 |
80 |
21深6.5 |
30 |
9貫通 |
80 |
10 |
78 |
28 |
60 |
20 |
28 |
28 |
40 |
10 |
50 |
22 |
32 |
40 |
18 |
22 |
30 |
35 |
| 25 |
100 |
25深7 |
40 |
11貫通 |
90 |
10 |
98 |
38 |
76 |
26 |
34 |
50 |
52 |
10 |
50 |
30 |
38 |
60 |
28 |
30 |
30 |
35 |
| 32 |
100 |
25深7 |
40 |
11貫通 |
90 |
12 |
98 |
38 |
76 |
26 |
38 |
50 |
52 |
12 |
50 |
30 |
42 |
60 |
28 |
30 |
30 |
35 |
| 40 |
126 |
33深9 |
52 |
15.5貫通 |
126 |
12 |
124 |
50 |
100 |
32 |
50 |
68 |
74 |
14 |
70 |
38 |
54 |
70 |
38 |
40 |
35 |
43 |
尺寸表#2
| 區分 |
S |
氣缸尺寸 |
U |
V |
W |
X |
ZZ |
DD |
行程 |
| 20 |
行程+106 |
M8 x 1.25 |
?8 |
M5深8 |
M4深10 |
M4 |
10 |
116.5 |
100,200,300 |
| 25 |
行程+121 |
M10 x 1.25 |
?8 |
M5深10 |
M4深12 |
M4 |
12 |
121 |
100,200,300 |
| 32 |
行程+123 |
M10 x 1.25 |
?9 |
M6深12 |
M5深12 |
M5 |
12 |
123 |
100,200,300,400 |
| 40 |
行程+151 |
M14 x 1.5 |
?12 |
M8深16 |
M6深13 |
M6 |
13 |
155 |
100,200,300,400,500 |
|
|
