其他產品
 |
 |
| 1 執行器 | |
| 2 磁性開關 | 無記號 : 內置一般磁環 (W2P, C73K用) P : 內置高磁界磁環(P7*R用) |
| 3 寬 | A : 16 +0.4/+0.2 |
| 4 缸徑 | 32 : ?32mm |
| 5 標準行程 | 50,75,100,125,150 200,250,300 |
| 6 桿端 | 無記號 : 無 Y : 2件鉸鏈接合 |
| 7 磁性開關種類 | - 無記號 : 無磁性開關 - 帶一般磁性開關 W5 : 帶波段, 直接出線式 DC24V, AC100V, ON點燈 - 帶抗強力磁界舌簧開關磁性開關 W6R : AC100V OFF點燈 W7R : DC24V, AC100V ON點燈 W2 : DC24V ON點燈 (固態開關磁性開關) |
| 8 導線長 | L : 3m(C73K 包含) Z : 5m(與C73K無關) ※ W5的情況下0.5m為標準 |
 |
 |
| 1 TANHAY | |
| 2 安裝磁性開關 | 無記號 : 無 G : 內置磁環 |
| 3 U型鉤寬度 | A : 16.5 +3.0/-0.3 mm B : 19.5mm |
| 4 缸徑-行程 | 50 : 50,75,100,125,150 63 : 50,75,100,125,150 |
| 5 配件 | 無記號 : 無 I : 單肘節接頭 Y : 單肘節接頭 |
| 6 安裝 | B : 限位開關 D : 擋板安裝 N : 桿端長度不同 19 : 腳座 |
| 7 磁性開關種類 | 無記號 : 無磁性開關 W3 : D-A54K W2PL : 固態磁性開關 |
| 8 磁性開關后綴符號 開關數 |
無記號 : 2件 S : 1件 3 : 3件 n : n件 |
規格
| 型鉤寬度 | 16.5mm | AJA 系列 |
| 19.5mm | AJB系列 | |
| 使用流體 | 空 氣 | |
| 保證耐壓力 | 15kgf/cm2{1.5MPa} | |
| 最高使用壓力 | 9.9kgf/cm2{990kPa} | |
| 最低使用壓力 | 0.5kgf/cm2{50kPa} | |
| 環境和流體溫度 | 5~60°C | |
| 活塞運動速度 | 50~500mm/s | |
| 緩沖 | 雙套 | |
| 油潤滑 | 不必要 | |
| 螺紋公差 | KS2級 | |
| 行程公差 | +1.0/0 | |
| 氣缸限流器 | 內置 | |
| 安裝方式 | ※ 雙U型鉤(基本型) | |
※ 安裝雙肘節接頭銷子、平墊圈
附件(任選)
| 配件名稱 | AJA系列 | AJB系列 |
| 單肘節接頭 | TCKA40-17-101A | TCKB40-17-102A |
| 雙肘節接頭(銷子、平墊圈) | TCKA40-18-206A | TCKB40-18-207A |
| 限位開關 | TCKM040-48-16070A | |
| 配件 | TCKM040-42-16070 | |

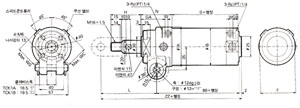

外形尺寸/AJ系列
 |
| 缸徑 | F | GA | GB | ※ H | φIA | φIB | ※ L | N | S | W | WC | WS | ZZ |
| 50 | 55 | 32 | 10 | 50 | 60 | 58 | 97 | 47 | 61 | 7 | 38 | 39 | 194 |
| 63 | 69 | 34 | 12 | 50 | 74 | 72 | 97 | 47 | 61 | 5.5 | 44 | 45 | 194 |
※ 除了標準型以外，H.L尺寸也可以制作。
N(準基本型)
| 符號 | H | L | ZZ | ||||||||||||
| 50 | 75 | 100 | 125 | 150 | 50 | 75 | 100 | 125 | 150 | 50 | 75 | 100 | 125 | 150 | |
| 50mm | 52 | 62 | 70 | 83 | 83 | 97 | 107 | 115 | 128 | 128 | 194 | 204 | 212 | 225 | 225 |
| 63mm | 52 | 62 | 70 | 83 | 83 | 97 | 107 | 115 | 128 | 128 | 194 | 204 | 212 | 225 | 225 |
