| 1 TANHAY無桿氣缸 | (內置磁環) |
| 2 導軌種類 | A : 內部導軌 B : 外部導軌 |
| 3 缸徑 | 16 : 16mm 20 : 20mm 25 : 25mm 32 : 32mm 40 : 40mm 50 : 50mm 63 : 63mm 80 : 80mm |
| 4 行程 | 最大行程 5,000mm |
| 5 磁性開關種類 | 無記號 : 無開關 S2 : 舌簧 磁性開關(DC10V ~ AC220V 兼用) |
| 6 磁性開關后綴符號 | 無記號 : 2件 S : 1件 n : n件 |
| 7 任選件 | 無記號 : 無 F : Foot mount(2件) C : Center support(2件EA) UF : Carriage bracket front(1件) UR : Carriage bracket rear (1件) s : Swinging bridge 注1) Carriage bracket
注3) 任選件S只能附著于TCRLA。 |
| 8 任選件后綴符號 | 無記號 : 1 件 2 : 2 件 n : n件 |
| 9 組合多數任選件時，添加的任選件記在①里, 任選件后綴符號記在 ②。 |
標準規格
| 缸徑 | φ16 | φ20 | φ25~80 |
| 動作方式 | 雙動型 | ||
| 使用流體 | 空氣 | ||
| 工作壓力范圍 | 0.15~1MPa {1.5~10kgf/cm2} |
0.1~1MPa {1~10kgf/cm2} |
|
| 環境溫度 | -5~60° | ||
| 活塞運動速度 | 150~2,000mm/s | 100~2,000mm/s | |
| 緩沖 | 可變形緩沖 | ||
| 開關用磁環 | 內置 | ||
| 安裝方式 | 基本型 | ||
注) 在1.5°C以下的低溫中使用時請用通過空氣干燥器的干燥空氣。
最大行程與行程公差(單位:mm)
| 缸徑 | 最大行程 | 行程公差 | ||
| 500以下 | 501~1250 | 1251以上 | ||
| φ16 | 5,000 | +1.5 0 |
+1.5 0 |
+2.8 0 |
| φ20 | ||||
| φ25 | ||||
| φ32 | +2.0 0 |
+3.2 0 |
+4.0 0 |
|
| φ40 | ||||
| φ50 | ||||
| φ63 | +2.5 0 |
+4.0 0 |
+5.0 0 |
|
| φ80 |
注) 行程以1mm為單位制作。

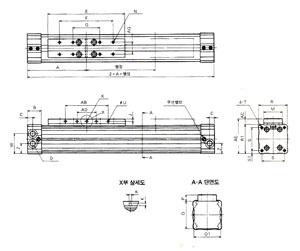

外形尺寸
TCRLA(內部導軌) (單位:mm)
 |
尺寸表#1(單位:mm)
| 缸徑 | A | AB | AC | AD | AE | AG | B | C | D | E | F | G | J | K | M |
| φ16 | 62.5 | - | 8.5 | - | 39.5 | 8 | 17.5 | 8 | M5 | 80 | 60 | - | 2.5 | φ3 G7 | 18 |
| φ20 | 85 | - | 14 | - | 54 | 18 | 23 | 8 | G1/8 | 110 | 80 | 40 | 3.5 | φ4.2H9 | 27 |
| φ25 | 100 | - | 12 | - | 60 | 20 | 23 | 14.5 | G1/8 | 130 | 90 | 45 | - | □ 4.5 | 32 |
| φ32 | 120 | - | 16 | - | 76 | 25 | 27 | 10.5 | G1/4 | 160 | 120 | 60 | - | □ 6 | 45 |
| φ40 | 150 | - | 15 | - | 90 | 25 | 30 | 11.5 | G1/4 | 215 | 160 | 80 | - | □ 6 | 45 |
| φ50 | 180 | - | 20 | - | 110 | 25 | 35 | 14 | G3/8 | 250 | 190 | 95 | - | □ 8 | 50 |
| φ63 | 215 | - | 20 | - | 125 | 25 | 40 | 17 | G1/2 | 320 | 240 | 120 | - | □ 8 | 50 |
| φ80 | 260 | 240 | 24 | 120 | 154 | 25 | 45 | 17 | G1/2 | 390 | 300 | 150 | 9 | φ12G7 | 50 |
尺寸表#2(單位:mm)
| 缸徑 | N | O | O1 | P | R | R1 | S | S1 | T | U | W | Z |
| φ16 | M3 深 4 | 25 | 26 | 12 | 27 | 31 | 16 | 5.5 | M3 深 4 | - | - | 16.3 |
| φ20 | M5 深 12 | 32 | 32 | 18.5 | 40 | 40 | 32 | 4 | M5 深 12 | - | - | 21.5 |
| φ25 | M5 深 7 | 40 | 41 | 16 | 48 | 48 | 37 | 5.5 | M5 深 13 | - | 33 | 17 |
| φ32 | M5 深 8 | 52 | 52 | 20 | 60 | 60 | 47 | 6.5 | M6 深 15 | - | 40 | 20 |
| φ40 | M6 深 8 | 65 | 65 | 20 | 75 | 75 | 58 | 8.5 | M8 深 20 | - | 50 | 25 |
| φ50 | M8 深 11 | 80 | 80 | 25 | 90 | 90 | 70 | 10 | M8 深 25 | - | 60 | 30 |
| φ63 | M8 深 11 | 95 | 95 | 25 | 105 | 105 | 84 | 10.5 | M10 深 25 | - | 70 | 35 |
| φ80 | M10 深 15 | 120 | 120 | 29 | 130 | 130 | 100 | 15 | M12 深 25 | 11 | 90 | 40 |

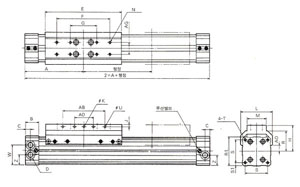

外形尺寸
TCRLB(內部導軌) (單位:mm)
 |
尺寸表#1(單位:mm)
| 缸徑 | A | AB | AD | AG | AO | B | C | D | E | F | G | H | J | K | L |
| φ16 | 62.5 | - | - | 8 | 7.5 | 17.5 | 8 | M5 | 80 | 60 | - | 24.5 | - | - | 31 |
| φ20 | 85 | 60 | - | 18 | 6.5 | 23 | 8 | G1/8 | 110 | 80 | 40 | 39 | 7.5 | φ5.5 | 42 |
| φ25 | 100 | 70 | - | 20 | 9.5 | 23 | 14.5 | G1/8 | 130 | 90 | 45 | 43.5 | 5 | φ5.5 | 52 |
| φ32 | 120 | 90 | - | 25 | 15.5 | 27 | 10.5 | G1/4 | 160 | 120 | 60 | 52 | 5 | φ5.5 | 64 |
| φ40 | 150 | 120 | - | 25 | 16.5 | 30 | 11.5 | G1/4 | 215 | 160 | 80 | 60 | 5 | φ6.6 | 79 |
| φ50 | 180 | 160 | - | 25 | 24 | 35 | 14 | G3/8 | 250 | 190 | 95 | 72 | 6.5 | φ9 | 92 |
| φ63 | 215 | 190 | - | 25 | 25.5 | 40 | 17 | G1/2 | 320 | 240 | 120 | 84.5 | 7.5 | φ9 | 110 |
| φ80 | 260 | 240 | 120 | 25 | 38 | 45 | 17 | G1/2 | 390 | 300 | 150 | 100 | 10 | φ12 G7 | 130 |
尺寸表#2(單位:mm)
| 缸徑 | M | N | R | R1 | S | S1 | T | U | W | Z |
| φ16 | 18 | M3 深 5 | 18.5 | 31 | 16 | 5.5 | M3 深 5 | - | - | 16.3 |
| φ20 | 27 | M5 深 12 | 24 | 40 | 32 | 4 | M5 深 12 | 2-φ5.5 | - | 21.5 |
| φ25 | 32 | M5 深 12 | 34 | 48 | 37 | 5.5 | M5 深 13 | 2-φ5.5 | 33 | 17 |
| φ32 | 45 | M5 深 12 | 42.5 | 60 | 47 | 6.5 | M6 深 15 | 2-φ5.5 | 40 | 20 |
| φ40 | 45 | M6 深 12 | 49.5 | 75 | 58 | 8.5 | M8 深 20 | 2-φ6.6 | 50 | 25 |
| φ50 | 50 | M8 深 17 | 58.5 | 90 | 70 | 10 | M8 深 25 | 2-φ9 | 60 | 30 |
| φ63 | 50 | M8 深 20 | 68 | 105 | 84 | 10.5 | M10 深 25 | 2-φ9 | 70 | 35 |
| φ80 | 50 | M10 深 25 | 81 | 130 | 100 | 15 | M12 深 25 | 4-φ11 | 90 | 40 |
任選件外形尺寸 (單位:mm)
 |

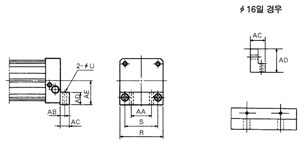

Foot mount(單位mm)
| 缸徑 | 型號 | AA | AB | AC | AD | AE | R | S | U |
| φ16 | TCRL16-21 | 16 | 10 | 15 | 15 | 16 | 27 | 16 | 5.5 |
| φ20 | TCRL20-21 | 17 | 5 | 10 | 10 | 21.5 | 40 | 32 | 5.5 |
| φ25 | TCRL25-21 | 18 | 7 | 15 | 13.5 | 24(26.5) | 48 | 37 | 7 |
| φ32 | TCRL32-21 | 26 | 11 | 22 | 16.5 | 30.5(33) | 60 | 47 | 9 |
| φ40 | TCRL40-21 | 30 | 11 | 22 | 19.5 | 37.5(40.5) | 75 | 58 | 9 |
| φ50 | TCRL50-21 | 42 | 12 | 25 | 24 | 45(49) | 90 | 70 | 11 |
| φ63 | TCRL63-21 | 48 | 13 | 25 | 27.5 | 54(57.5) | 105 | 84 | 13 |
| φ80 | TCRL80-21 | 64 | 12.5 | 25 | 35 | 70(65) | 130 | 100 | 14 |
注) 括號內的尺寸為foot mount以反方向安裝時的尺寸。

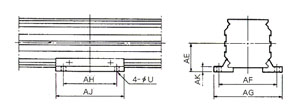

Center support (單位:mm)
 |
| 缸徑 | 型號 | AE | AF | AG | AH | AJ | AK | U |
| φ16 | TCRL16-32 | 16 | 40 | 50 | 20 | 30 | 3.5 | 5.5 |
| φ20 | TCRL20-32 | 21.5 | 52 | 62 | 45 | 60 | 4.5 | 5.5 |
| φ25 | TCRL25-32 | 24 | 60 | 72 | 60 | 80 | 5.5 | 6.6 |
| φ32 | TCRL32-32 | 30.5 | 76 | 92 | 70 | 100 | 6.5 | 9 |
| φ40 | TCRL40-32 | 37.5 | 92 | 108 | 90 | 120 | 7.5 | 9 |
| φ50 | TCRL50-32 | 45 | 110 | 128 | 110 | 140 | 7.5 | 11 |
| φ63 | TCRL63-32 | 54 | 132 | 154 | 120 | 160 | 9 | 13 |
| φ80 | TCRL80-32 | 70 | 155 | 180 | 140 | 180 | 12 | 14 |
任選件外形尺寸

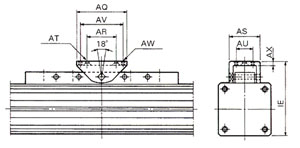

Swinging bridge (單位:mm)
 |
| 缸徑 | 型號 | AQ | AR | AS | AT | AU | AV | AW | AX | IE |
| φ16 | TCRL16-37 | 40 | - | 26 | - | 12 | 30 | M4 | 4 | 48+4 |
| φ20 | TCRL20-37 | 50 | 35 | 38 | DIN74-Bm5 | 20 | 40 | M5 | 5 | 65.5+5 |
| φ25 | TCRL25-37 | 60 | 40 | 44 | DIN74-Bm5 | 20 | 45 | M5 | 5 | 70+5 |
| φ32 | TCRL32-37 | 80 | 50 | 59 | DIN74-Bm6 | 30 | 60 | M6 | 5.5 | 88.5+5 |
| φ40 | TCRL40-37 | 80 | 50 | 59 | DIN75-Bm6 | 30 | 60 | M6 | 5.5 | 102.5+5 |
| φ50 | TCRL50-37 | 100 | 60 | 65 | DIN74-Bm8 | 40 | 80 | M8 | 6.5 | 124+5 |
| φ63 | TCRL63-37 | 100 | 60 | 65 | DIN74-Bm8 | 40 | 80 | M8 | 6.5 | 139+5 |
| φ80 | TCRL80-37 | 100 | 60 | 65 | DIN74-Bm8 | 40 | 80 | M8 | 6.5 | 168.5+5 |
(注) AT的 DIN 74-Bm 5, 6, 8相當于 KS小螺絲 M5, M6, M8。

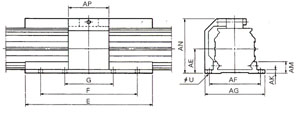

Carriage bracket (單位:mm)
| 缸徑 | 型號 | AE | AF | AG | AK | AM | AN | AP | E | F | G | U |
| φ16 | TCRL16-34 | 16 | 40 | 50 | 3.5 | 8.5 | 40.5 | 30 | 80 | 60 | - | 5.5 |
| φ20 | TCRL20-34 | 21.5 | 52 | 62 | 5.5 | 14.5 | 56 | 36 | 110 | 80 | 40 | 5.5 |
| φ25 | TCRL25-34 | 26.5 | 62 | 75 | 5.5 | 17.5 | 62.5 | 45 | 130 | 90 | 45 | 6.6 |
| φ32 | TCRL32-34 | 33 | 78 | 92 | 6.5 | 18 | 79 | 55 | 160 | 120 | 60 | 9 |
| φ40 | TCRL40-34 | 40.5 | 94 | 112 | 7.5 | 24 | 93 | 65 | 215 | 160 | 80 | 9 |
| φ50 | TCRL50-34 | 49 | 112 | 132 | 8 | 25 | 114 | 75 | 250 | 190 | 95 | 11 |
| φ63 | TCRL63-34 | 57.5 | 132 | 150 | 10 | 32 | 130 | 90 | 320 | 240 | 120 | 13 |
| φ80 | TCRL80-34 | 70 | 155 | 180 | 10 | 32 | 159 | 100 | 390 | 300 | 150 | 14 |
(注) 使用G尺寸時請注意Arm bracket的妨礙。
