| 1.系列號 | 1 : DV1000 系列 3 : DV3000 系列 4 : DV4000 系列 |
 |

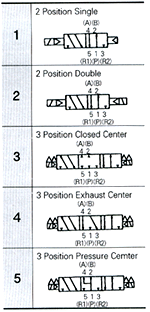

| 2.動作形式 | 1 : 單電控 2 : 雙電控 3 : 中位封閉 4 : 中位排氣 5 : 中位加壓 |
3. 接管形式 |
20 : 直接安裝型 40 : 底座安裝型 |
4. 額定電壓 |
* 1 : AC110V * 2 : AC220V 5 : DC24V * : 非標準 |
| 5. 出線方式 |
H : 水平方向 V : 垂直方向 |
6. 管接口口徑 |
無記號 : 不帶底座 M5 : M5 X 0.8 (DV1000 系列) 01 : Rc(PT)1/8 (DV3000 系列) 02 : Rc(RT)1/4 (DV4000 系列) |
<直接安裝型>
| 閥型號 | 動作形式 | 口徑 | 重量 g | |
| DV1○20-○-M5 | 2位 | 單電控 | M5 X 0.8 | 52 |
| 雙電控 | 64 | |||
| 3位 | 中位封閉 | 68 | ||
| 中位排氣 | 68 | |||
| 中位加壓 | 68 | |||
| DV3○20-○-01 | 2位 | 單電控 | RC(PT)1/8 | 120 |
| 雙電控 | 134 | |||
| 3位 | 中位封閉 | 142 | ||
| 中位排氣 | 142 | |||
| 中位加壓 | 142 | |||
| DV4○20-○-02 | 2位 | 單電控 | Rc(PT)1/4 | 124 |
| 雙電控 | 136 | |||
| 3位 | 中位封閉 | 144 | ||
| 中位排氣 | 144 | |||
| 中位加壓 | 144 | |||
<底座安裝型>
| 型號 | 動作形式 | 口徑 | 重量 g | ||
| P,R1,R2 | A,B | ||||
| DV1○20-○-M5 | 2位 | 單電控 | Rc(PT) 1/8 |
M5 x 0.8 | 46 |
| 雙電控 | 58 | ||||
| 3位 | 中位封閉 | 62 | |||
| 中位排氣 | 62 | ||||
| 中位加壓 | 62 | ||||
| DV3○20-○-01 | 2位 | 單電控 | Rc(PT) 1/4 |
Rc(PT) 1/8 |
92 |
| 雙電控 | 106 | ||||
| 3位 | 中位封閉 | 114 | |||
| 中位排氣 | 114 | ||||
| 中位加壓 | 114 | ||||
| DV4○20-○-02 | 2位 | 單電控 | Rc(PT) 3/8 |
Rc(PT) 1/4 |
80 |
| 雙電控 | 96 | ||||
| 3位 | 中位封閉 | 104 | |||
| 中位排氣 | 104 | ||||
| 中位加壓 | 104 | ||||
<結構圖> |
<產品規格> |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
