| 1 TANHAY | |
| 2 U型鉤寬度 | A : 16.5mm B : 19.5mm |
| 3 缸徑-行程 | 50 : 50,75,100,125,150 63 : 50,75,100,125,150 |
| 4 配件 | 無記號 : 無 I : 單肘節接頭 Y : 雙肘節接頭 |
| 5 后綴符號 | B : 限位開關 D : 擋板安裝 N : 桿端長度不同 19 : 腳座 |
| 6 磁性開關種類 | 無記號 : 無磁性開關 W6 : W6 W7 : W7 |
| 7 磁性開關導線長度 | L : 3m Z : 5m |
規格
| U型鉤寬度 | 16.5mm | AJMA 系列 |
| 19.5mm | AJMB系列 | |
| 使用流體 | 空 氣 | |
| 保證耐壓力 | 15kgf/cm2{15MPa} | |
| 最高使用壓力 | 9.9kgf/cm2{990kPa} | |
| 最低使用壓力 | 0.5kgf/cm2{50kPa} | |
| 環境和流體溫度 | 5~60°C | |
| 活塞運動速度 | 50~500mm/s | |
| 緩沖 | 雙套 | |
| 油潤滑 | 不必要 | |
| 螺紋公差 | KS2級 | |
| 行程公差 | +1.0/0 | |
| 氣缸限流器 | 內置 | |
| 安裝方式 | ※ 雙U型鉤(基本型) | |
※ 帶雙肘節接頭銷子、平墊圈
磁性開關規格
| 開關型號 | W6 | W7 | |
| 開關種類 | 舌簧開關 | ||
| 電壓 | AC100V | DC24V | AC100V |
| 電流消耗范圍 | 20mA | 5~40mA | 5~20mA |
| 內部電壓降 | 0V | Max. 2.4V | |
| 泄露電流 | Max. 1.8mA | 0 | |
| 反應時間 | 1.2mS | ||
| 指示燈 | 斷開時燈亮(紅色發光二極管) | 接通時燈亮(紅色發光二極管) | |
| 極性 | 無 | 有 | |
| 導線種類 | 防油乙烯基橡皮絕緣軟線 0.75mm2 x 2(ROVV) | ||
| 導線長度 | 0.5m . (3m) . (5m) | ||
| 環境溫度范圍 | 5~60°C | ||
| 絕緣電阻 | DC500V上50M&Ω 以上 | ||
| 用途 | 程度控制器，繼電器 | ||
磁性開關型號
| 磁性開關型號 | 零件號 | |
| φ50 | φ63 | |
| W6,W7 | TBAP1-063 | |

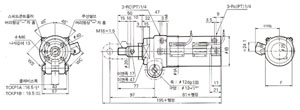

外形尺寸
 |
N(準基本型)
| 缸徑 | F | φIA | φIB | WC | WS | Hs |
| φ50 | 55 | 60 | 58 | 38 | 39 | 49 |
| φ63 | 69 | 74 | 72 | 44 | 45 | 54.5 |
